Como funciona

Ligar as garras jacaré: Vermelho: Polo Positivo - Preto: Polo Negativo
Os dois Leds estão acesos;
Encostar a ponta de prova (agulha) no positivo: Somente LED VERMELHO ACESO
Encostar ponta de prova no negativo: Somente LED VERDE ACESO

Testando fios e cabos - "espetar a agulha na isolação até atingir o "miolo" de cobre.


É isso aí...


OBS(1):- em alguns circuitos automotivos específicos como por exemplo bicos de injeção eletrônica, o negativo fica pulsando (led pisca rapidamente) quando o motor está em funcionamento; nestes casos leiam artigos em sites que informam a forma correta de se fazer os testes. OK


OBS(2): como eu tenho um pequeno problema de visão - DNA - (Data de Nascimento Antiga) rsrsrs

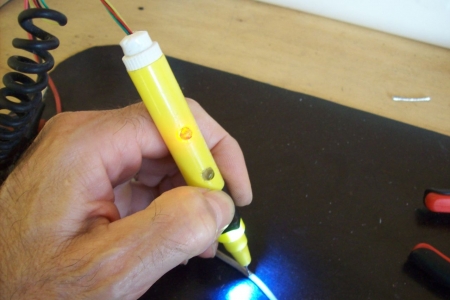

Eu acrescentei à montgem um led branco de alto brilho (com um resistor de 470R) ligado ao circuito (positivo e negativo) e colei o led de forma a iluminar o ponto a ser testado - fica como sugestão de melhoria!

Boa montagem!!!
