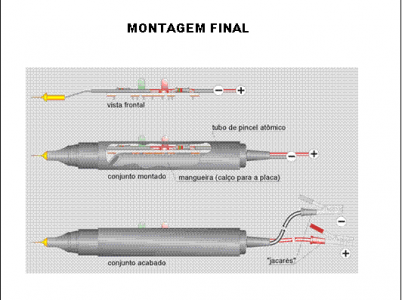

Montagem final

- Retire a "carga'" da canetinha e faça um furo na tampinha do fundo da caneta para a passagem do cabinho polarizado;

- Faça 2 furos de 5mm no tubo do pincel atômico (tomar o cuidado para que a distância entre os furos seja a mesma dos LEDs soldados à placa);

- Encaixe a placa no interior do tubo passando o fio que vai para a agulha pela ponta do pincel atômico, calce a placa com um pedaço de mangueira;

- Encaixe a ponta com a agulha e, se necessário utiliza cola para fixar bem a agulha;

- Passe o fio pelo furo da tampinha do fundo;

- Solde os "jacarés" vermelho (positivo) e preto (negativo);

Utilize a tampa da caneta para proteger a agulha, quando não estiver em uso, evitando se furar e ...

Está pronta sua Caneta de Testes!!!
