Passo 03

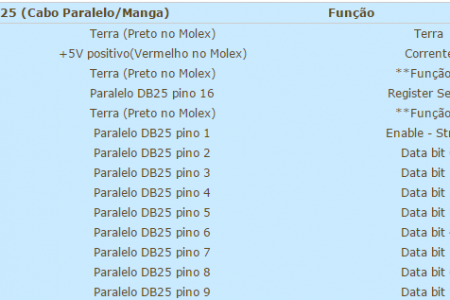

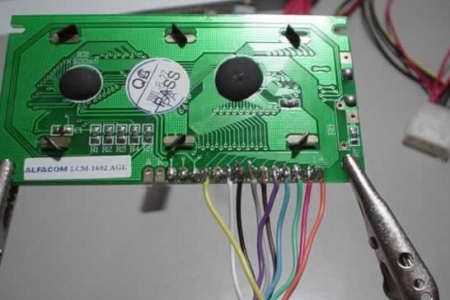

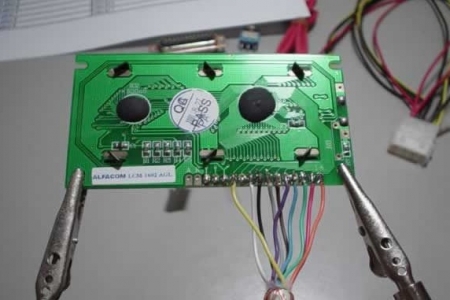

Depois de preparado o cabo e o LCD, começamos a soldagem (mais uma vez muito cuidado neste momento para não soldar um terminal ou mesmo um fio no outro) verifique se esta soldando corretamente seguindo o esquema da tabela.

** Função 3: Isto ajusta o contraste dos caracteres do LCD. Soldar o terra no pino 3 do LCD, provê contraste máximo. . Um potenciômetro de 10k pode proporcionar um valor variável se preciso for. (eu usei 02 Resistores de 5K)

** Função 5: Read/Write. Since we are not going to read data from the LCD, we can ground pin 5; to set it permanently in write mode.
